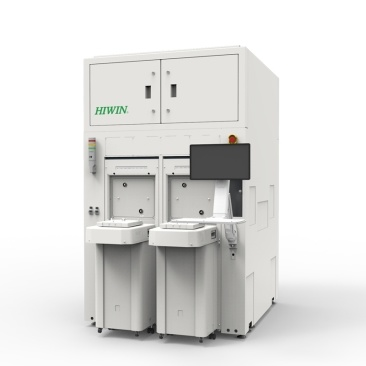

在半导体制造迈入3nm及以下制程的时代，晶圆运输的精度与洁净度直接决定最终良率。作为传动与控制领域的核心技术提供者，上银（HIWIN）依托三十余年的精密机械积累，推出的晶圆运输机器人系列，正为国内晶圆厂提供一种高可靠、低振动、完全自主可控的自动化搬运方案。
针对200mm和300mm晶圆制造中频繁的取放、传输与对准工序，上银晶圆运输机器人集成了高刚性直驱电机与绝对式光学编码器。在量产实测中，其重复定位精度稳定在 ±0.1μm（即亚微米级），晶圆中心偏移量控制在 ≤0.05mm。这一数据意味着：每片晶圆在经历数百次搬运后，仍能保持 99.995%以上的位置一致性，直接减少因微振动或偏移导致的边缘崩边与薄膜划伤。
对比传统气缸+皮带模组方案，上银机器人结构件采用低释气铝合金与陶瓷涂层处理，配合内置式真空抓取系统，能够将晶圆背面的颗粒物增加值控制在 0.02颗/㎡（＞0.1μm颗粒）以下，完全符合ISO Class 2级洁净室标准。在苏州某12英寸晶圆厂的实际产线中，替换原有进口机型后，晶圆倒片机（Sorter）的MTBA（平均无故障间隔）从420小时提升至680小时，而单片传输Cycle Time缩短了 28%。
洁净度与兼容性：机器人本体采用全封闭防尘结构，表面特殊处理抑制微尘产生。同时可适配FOUP（前开式晶圆盒）、FOSB及开放式晶舟盒，通过可编程式Z轴升降与两段式伸缩臂，确保晶圆始终处于水平平稳状态。
抗振与热稳定性：内部采用上银自制静音导轨与平衡力矩电机，振动频谱分析显示，在运行速度300mm/s下，末端加速度波动 ≤0.03G。长时间连续运行8小时后，关节温升 ≤4.5℃，避免热膨胀导致定位漂移。
效率与软硬件整合：提供完整的上位通讯协议（EtherCAT、PROFINET），支持SEMI E84标准及离线编程。双机械臂协同型号可实现 270片/小时 的传片速率，比单臂结构提升 近40%。
除了前段洁净室的光刻、刻蚀区，该系列机器人现已批量应用于先进封装的晶圆级键合、临时键合/解键合，以及化合物半导体（SiC、GaN）的减薄后薄片搬运——薄至150μm的晶圆在气浮吸盘下也能实现无损传输。
上银提供从末端执行器（真空吸嘴/边缘夹持器）、集成式晶圆映射传感器到整体运动控制的一站式方案。针对不同晶圆尺寸（150mm/200mm/300mm）及负载（0.5kg-3kg），已有超过12种标准型号可供选择。
